Ephemeris conversion guide
[1]:
from importlib.metadata import version
import os
try:
import xradio
print("XRADIO version", version("xradio"), "already installed.")
except ImportError as e:
print(e)
print("Installing XRADIO")
os.system("pip install xradio")
import xradio
print("xradio version", version("xradio"), " installed.")
XRADIO version 1.1.3 already installed.
Download dataset
[2]:
import toolviper
ms_file = "venus_ephem_test.ms"
toolviper.utils.data.download(file=ms_file)
[2026-04-20 15:17:27,795] INFO toolviper: Initializing download...
[2026-04-20 15:17:27,795] INFO toolviper: File already exists: /Users/vdesouza/work/xradio/docs/source/measurement_set/guides/venus_ephem_test.ms
Convert to Processing Set
[3]:
from xradio.measurement_set import convert_msv2_to_processing_set
ms_file = "venus_ephem_test.ms"
main_chunksize = {"frequency": 1, "time": 20} # baseline, polarization
outfile = "venus_ephem_test.ps.zarr"
convert_msv2_to_processing_set(
in_file=ms_file,
out_file=outfile,
parallel_mode="none",
persistence_mode='w',
main_chunksize=main_chunksize,
)
[2026-04-20 15:17:28,092] INFO toolviper: Updated partition scheme used: ['DATA_DESC_ID', 'OBS_MODE', 'OBSERVATION_ID', 'EPHEMERIS_ID']
[2026-04-20 15:17:28,094] INFO toolviper: Number of partitions: 1
[2026-04-20 15:17:28,094] INFO toolviper: OBSERVATION_ID [0], DDI [0], STATE [15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30], FIELD [0, 1, 2, 3, 4, 5, 6], SCAN [7, 11], EPHEMERIS [0]
Processing Set
[4]:
ps_name = outfile
from xradio.measurement_set import open_processing_set
ps_xdt = open_processing_set(ps_store=outfile)
ps_xdt.xr_ps.summary()
[4]:
| name | scan_intents | shape | execution_block_UID | polarization | scan_name | spw_name | spw_intents | field_name | source_name | line_name | field_coords | session_reference_UID | scheduling_block_UID | project_UID | start_frequency | end_frequency | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | venus_ephem_test_0 | [OBSERVE_TARGET#ON_SOURCE] | (140, 1128, 1, 2) | uid://A002/Xd7be9d/X499e | [XX, YY] | [11, 7] | X1847499280#ALMA_RB_06#BB_1#SW-01#FULL_RES_0 | [UNSPECIFIED] | [Venus_0, Venus_1, Venus_2, Venus_3, Venus_4, ... | [Venus_0] | [OSSO_Line_1(ID=0)] | Ephemeris | uid://A001/X133d/X169f | uid://A001/X133d/X169a | uid://A001/X12ea/X715 | 2.452498e+11 | 2.452498e+11 |
[5]:
ps_xdt["venus_ephem_test_0"]
[5]:
<xarray.DataTree 'venus_ephem_test_0'>
Group: /venus_ephem_test_0
│ Dimensions: (time: 140, baseline_id: 1128, frequency: 1,
│ polarization: 2, uvw_label: 3)
│ Coordinates:
│ * time (time) float64 1kB 1.547e+09 ... 1.547e+09
│ field_name (time) <U27 15kB dask.array<chunksize=(140,), meta=np.ndarray>
│ scan_name (time) <U21 12kB dask.array<chunksize=(140,), meta=np.ndarray>
│ * baseline_id (baseline_id) int64 9kB 0 1 2 ... 1125 1126 1127
│ baseline_antenna1_name (baseline_id) <U9 41kB dask.array<chunksize=(1128,), meta=np.ndarray>
│ baseline_antenna2_name (baseline_id) <U9 41kB dask.array<chunksize=(1128,), meta=np.ndarray>
│ * frequency (frequency) float64 8B 2.452e+11
│ * polarization (polarization) <U2 16B 'XX' 'YY'
│ * uvw_label (uvw_label) <U1 12B 'u' 'v' 'w'
│ Data variables:
│ EFFECTIVE_INTEGRATION_TIME (time, baseline_id) float64 1MB dask.array<chunksize=(20, 1128), meta=np.ndarray>
│ FLAG (time, baseline_id, frequency, polarization) bool 316kB dask.array<chunksize=(20, 1128, 1, 2), meta=np.ndarray>
│ TIME_CENTROID (time, baseline_id) float64 1MB dask.array<chunksize=(20, 1128), meta=np.ndarray>
│ UVW (time, baseline_id, uvw_label) float64 4MB dask.array<chunksize=(20, 1128, 3), meta=np.ndarray>
│ VISIBILITY (time, baseline_id, frequency, polarization) complex64 3MB dask.array<chunksize=(20, 1128, 1, 2), meta=np.ndarray>
│ WEIGHT (time, baseline_id, frequency, polarization) float32 1MB dask.array<chunksize=(20, 1128, 1, 2), meta=np.ndarray>
│ Attributes:
│ creation_date: 2026-04-20T21:17:28.127657+00:00
│ creator: {'software_name': 'xradio', 'version': '1.1.3'}
│ data_groups: {'base': {'correlated_data': 'VISIBILITY', 'date': '20...
│ observation_info: {'execution_block_UID': 'uid://A002/Xd7be9d/X499e', 'o...
│ processor_info: {'sub_type': 'ALMA_CORRELATOR_MODE', 'type': 'CORRELAT...
│ schema_version: 4.0.0
│ type: visibility
├── Group: /venus_ephem_test_0/antenna_xds
│ Dimensions: (antenna_name: 47, cartesian_pos_label: 3,
│ receptor_label: 2)
│ Coordinates:
│ * antenna_name (antenna_name) <U9 2kB 'DA41_A058' ... 'DV25_A006'
│ mount (antenna_name) <U6 1kB dask.array<chunksize=(47,), meta=np.ndarray>
│ station_name (antenna_name) <U4 752B dask.array<chunksize=(47,), meta=np.ndarray>
│ telescope_name (antenna_name) <U4 752B dask.array<chunksize=(47,), meta=np.ndarray>
│ * cartesian_pos_label (cartesian_pos_label) <U1 12B 'x' 'y' 'z'
│ * receptor_label (receptor_label) <U5 40B 'pol_0' 'pol_1'
│ polarization_type (antenna_name, receptor_label) <U1 376B dask.array<chunksize=(47, 2), meta=np.ndarray>
│ Data variables:
│ ANTENNA_DISH_DIAMETER (antenna_name) float64 376B dask.array<chunksize=(47,), meta=np.ndarray>
│ ANTENNA_POSITION (antenna_name, cartesian_pos_label) float64 1kB dask.array<chunksize=(47, 3), meta=np.ndarray>
│ ANTENNA_RECEPTOR_ANGLE (antenna_name, receptor_label) float64 752B dask.array<chunksize=(47, 2), meta=np.ndarray>
│ Attributes:
│ overall_telescope_name: ALMA
│ relocatable_antennas: True
│ type: antenna
├── Group: /venus_ephem_test_0/field_and_source_base_xds
│ Dimensions: (time: 140, sky_dir_label: 2,
│ sky_dis_label: 1, line_label: 1,
│ cartesian_pos_label: 3, time_ephemeris: 2,
│ ellipsoid_dir_label: 2,
│ ellipsoid_dis_label: 1)
│ Coordinates:
│ field_name (time) <U27 15kB dask.array<chunksize=(140,), meta=np.ndarray>
│ source_name (time) <U27 15kB dask.array<chunksize=(140,), meta=np.ndarray>
│ * sky_dir_label (sky_dir_label) <U3 24B 'ra' 'dec'
│ * sky_dis_label (sky_dis_label) <U4 16B 'dist'
│ * line_label (line_label) <U21 84B '0'
│ line_name (time, line_label) <U17 10kB dask.array<chunksize=(140, 1), meta=np.ndarray>
│ * cartesian_pos_label (cartesian_pos_label) <U1 12B 'x' 'y' 'z'
│ * time_ephemeris (time_ephemeris) float64 16B 1.547e+09 1.54...
│ * ellipsoid_dir_label (ellipsoid_dir_label) <U3 24B 'lon' 'lat'
│ * ellipsoid_dis_label (ellipsoid_dis_label) <U4 16B 'dist'
│ Data variables:
│ FIELD_PHASE_CENTER_DIRECTION (time, sky_dir_label) float64 2kB dask.array<chunksize=(140, 2), meta=np.ndarray>
│ FIELD_PHASE_CENTER_DISTANCE (time, sky_dis_label) float64 1kB dask.array<chunksize=(140, 1), meta=np.ndarray>
│ LINE_REST_FREQUENCY (time, line_label) float64 1kB dask.array<chunksize=(140, 1), meta=np.ndarray>
│ LINE_SYSTEMIC_VELOCITY (time, line_label) float64 1kB dask.array<chunksize=(140, 1), meta=np.ndarray>
│ OBSERVER_POSITION (cartesian_pos_label) float64 24B dask.array<chunksize=(3,), meta=np.ndarray>
│ SOURCE_DIRECTION (time_ephemeris, sky_dir_label) float64 32B dask.array<chunksize=(2, 2), meta=np.ndarray>
│ SOURCE_DISTANCE (time_ephemeris, sky_dis_label) float64 16B dask.array<chunksize=(2, 1), meta=np.ndarray>
│ SOURCE_RADIAL_VELOCITY (time_ephemeris) float64 16B dask.array<chunksize=(2,), meta=np.ndarray>
│ SUB_OBSERVER_DIRECTION (time_ephemeris, ellipsoid_dir_label) float64 32B dask.array<chunksize=(2, 2), meta=np.ndarray>
│ Attributes:
│ type: field_and_source_ephemeris
└── Group: /venus_ephem_test_0/weather_xds
Dimensions: (station_name: 5, time_weather: 147,
cartesian_pos_label: 3)
Coordinates:
* station_name (station_name) <U14 280B 'Meteo129' ... 'MeteoTB2'
* time_weather (time_weather) float64 1kB 1.547e+09 ... 1.547e+09
* cartesian_pos_label (cartesian_pos_label) <U1 12B 'x' 'y' 'z'
Data variables:
DEW_POINT (station_name, time_weather) float64 6kB dask.array<chunksize=(5, 147), meta=np.ndarray>
PRESSURE (station_name, time_weather) float64 6kB dask.array<chunksize=(5, 147), meta=np.ndarray>
REL_HUMIDITY (station_name, time_weather) float64 6kB dask.array<chunksize=(5, 147), meta=np.ndarray>
STATION_POSITION (station_name, cartesian_pos_label) float64 120B dask.array<chunksize=(5, 3), meta=np.ndarray>
TEMPERATURE (station_name, time_weather) float64 6kB dask.array<chunksize=(5, 147), meta=np.ndarray>
WIND_DIRECTION (station_name, time_weather) float64 6kB dask.array<chunksize=(5, 147), meta=np.ndarray>
WIND_SPEED (station_name, time_weather) float64 6kB dask.array<chunksize=(5, 147), meta=np.ndarray>
Attributes:
type: weather[6]:
ms_xdt = ps_xdt["venus_ephem_test_0"]
ms_xdt.observation_info
[6]:
{'execution_block_UID': 'uid://A002/Xd7be9d/X499e',
'observer': ['sv2421'],
'observing_log': '',
'project_UID': 'uid://A001/X12ea/X715',
'release_date': '1858-11-17T00:00:00',
'scheduling_block_UID': 'uid://A001/X133d/X169a',
'session_reference_UID': 'uid://A001/X133d/X169f'}
[7]:
ms_xdt["antenna_xds"] # or ms_xdt.antenna_xds
[7]:
<xarray.DataTree 'antenna_xds'>
Group: /venus_ephem_test_0/antenna_xds
Dimensions: (time: 140, baseline_id: 1128, frequency: 1,
polarization: 2, uvw_label: 3, antenna_name: 47,
cartesian_pos_label: 3, receptor_label: 2)
Coordinates:
* antenna_name (antenna_name) <U9 2kB 'DA41_A058' ... 'DV25_A006'
mount (antenna_name) <U6 1kB dask.array<chunksize=(47,), meta=np.ndarray>
station_name (antenna_name) <U4 752B dask.array<chunksize=(47,), meta=np.ndarray>
telescope_name (antenna_name) <U4 752B dask.array<chunksize=(47,), meta=np.ndarray>
* cartesian_pos_label (cartesian_pos_label) <U1 12B 'x' 'y' 'z'
* receptor_label (receptor_label) <U5 40B 'pol_0' 'pol_1'
polarization_type (antenna_name, receptor_label) <U1 376B dask.array<chunksize=(47, 2), meta=np.ndarray>
Inherited coordinates:
* baseline_id (baseline_id) int64 9kB 0 1 2 3 ... 1125 1126 1127
* frequency (frequency) float64 8B 2.452e+11
* polarization (polarization) <U2 16B 'XX' 'YY'
* time (time) float64 1kB 1.547e+09 1.547e+09 ... 1.547e+09
* uvw_label (uvw_label) <U1 12B 'u' 'v' 'w'
Data variables:
ANTENNA_DISH_DIAMETER (antenna_name) float64 376B dask.array<chunksize=(47,), meta=np.ndarray>
ANTENNA_POSITION (antenna_name, cartesian_pos_label) float64 1kB dask.array<chunksize=(47, 3), meta=np.ndarray>
ANTENNA_RECEPTOR_ANGLE (antenna_name, receptor_label) float64 752B dask.array<chunksize=(47, 2), meta=np.ndarray>
Attributes:
overall_telescope_name: ALMA
relocatable_antennas: True
type: antenna[8]:
field_and_source_xds = ms_xdt.xr_ms.get_field_and_source_xds()
[9]:
field_and_source_xds
[9]:
<xarray.DatasetView> Size: 56kB
Dimensions: (time: 140, sky_dir_label: 2,
sky_dis_label: 1, line_label: 1,
cartesian_pos_label: 3, time_ephemeris: 2,
ellipsoid_dir_label: 2, baseline_id: 1128,
frequency: 1, polarization: 2, uvw_label: 3,
ellipsoid_dis_label: 1)
Coordinates: (12/15)
* time (time) float64 1kB 1.547e+09 ... 1.547e+09
field_name (time) <U27 15kB dask.array<chunksize=(140,), meta=np.ndarray>
source_name (time) <U27 15kB dask.array<chunksize=(140,), meta=np.ndarray>
* sky_dir_label (sky_dir_label) <U3 24B 'ra' 'dec'
* sky_dis_label (sky_dis_label) <U4 16B 'dist'
* line_label (line_label) <U21 84B '0'
... ...
* ellipsoid_dir_label (ellipsoid_dir_label) <U3 24B 'lon' 'lat'
* baseline_id (baseline_id) int64 9kB 0 1 2 ... 1126 1127
* frequency (frequency) float64 8B 2.452e+11
* polarization (polarization) <U2 16B 'XX' 'YY'
* uvw_label (uvw_label) <U1 12B 'u' 'v' 'w'
* ellipsoid_dis_label (ellipsoid_dis_label) <U4 16B 'dist'
Data variables:
FIELD_PHASE_CENTER_DIRECTION (time, sky_dir_label) float64 2kB dask.array<chunksize=(140, 2), meta=np.ndarray>
FIELD_PHASE_CENTER_DISTANCE (time, sky_dis_label) float64 1kB dask.array<chunksize=(140, 1), meta=np.ndarray>
LINE_REST_FREQUENCY (time, line_label) float64 1kB dask.array<chunksize=(140, 1), meta=np.ndarray>
LINE_SYSTEMIC_VELOCITY (time, line_label) float64 1kB dask.array<chunksize=(140, 1), meta=np.ndarray>
OBSERVER_POSITION (cartesian_pos_label) float64 24B dask.array<chunksize=(3,), meta=np.ndarray>
SOURCE_DIRECTION (time_ephemeris, sky_dir_label) float64 32B dask.array<chunksize=(2, 2), meta=np.ndarray>
SOURCE_DISTANCE (time_ephemeris, sky_dis_label) float64 16B dask.array<chunksize=(2, 1), meta=np.ndarray>
SOURCE_RADIAL_VELOCITY (time_ephemeris) float64 16B dask.array<chunksize=(2,), meta=np.ndarray>
SUB_OBSERVER_DIRECTION (time_ephemeris, ellipsoid_dir_label) float64 32B dask.array<chunksize=(2, 2), meta=np.ndarray>
Attributes:
type: field_and_source_ephemeris[10]:
ms_xdt.xr_ms.get_field_and_source_xds().FIELD_PHASE_CENTER_DIRECTION.isel(time=0,drop=True).to_dict()
[10]:
{'dims': ('sky_dir_label',),
'attrs': {'frame': 'icrs', 'type': 'sky_coord', 'units': 'rad'},
'data': [-2.1054387263055148, -0.2961237230862559],
'coords': {'sky_dir_label': {'dims': ('sky_dir_label',),
'attrs': {},
'data': ['ra', 'dec']}},
'name': 'FIELD_PHASE_CENTER_DIRECTION'}
[11]:

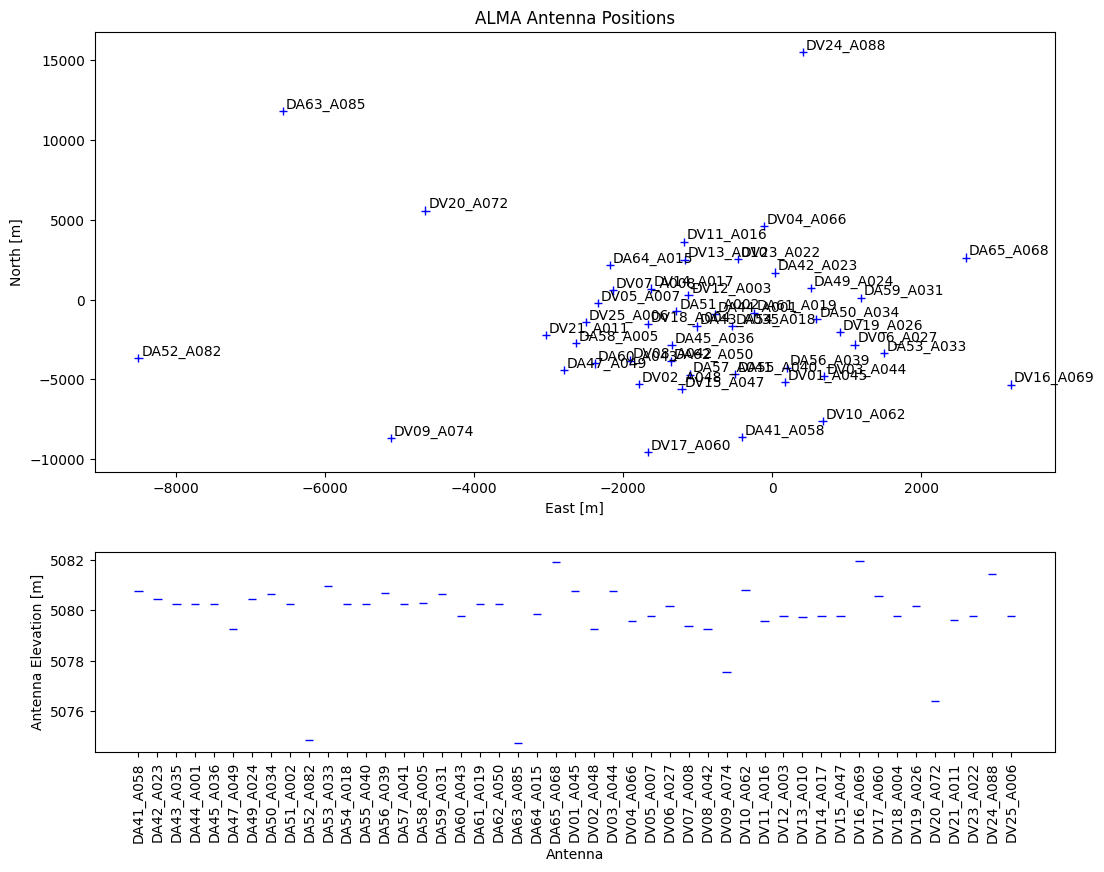

ps_xdt.xr_ps.plot_antenna_positions_2d()
[12]:

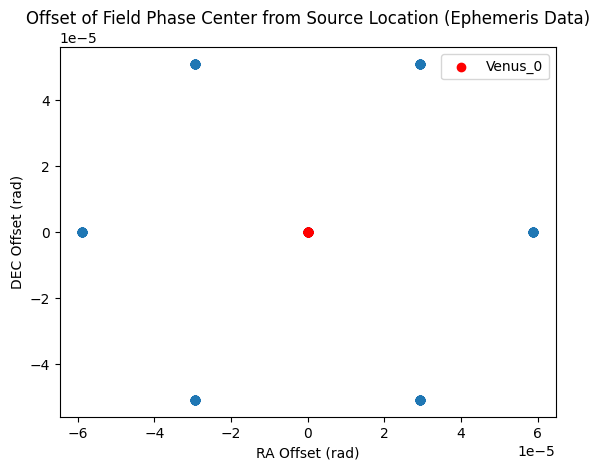

ps_xdt.xr_ps.plot_phase_centers()
[13]:
import xarray as xr
xds = xr.DataArray([0,0,0], dims=["time"], coords={"time": [0, 1, 2]})
xds.attrs = {"test":0, "test2": 1}
xds
[13]:
<xarray.DataArray (time: 3)> Size: 24B
array([0, 0, 0])
Coordinates:
* time (time) int64 24B 0 1 2
Attributes:
test: 0
test2: 1[14]:
xds = xds*10
xds
[14]:
<xarray.DataArray (time: 3)> Size: 24B
array([0, 0, 0])
Coordinates:
* time (time) int64 24B 0 1 2
Attributes:
test: 0
test2: 1[15]:
import numpy as np
dis = {
"attrs": {
"coordinate_system": "geocentric",
"frame": "ITRF",
"origin_object_name": "earth",
"type": "location",
"units": "m",
},
"data": [6379946.01326443],
"dims": ("sky_dis_label",),
"coords": {'sky_dis_label': {'dims': ('sky_dis_label',),
'data': ['m']}
},
}
dir = {
"attrs": {
"coordinate_system": "geocentric",
"frame": "ITRF",
"origin_object_name": "earth",
"type": "location",
"units": "rad",
},
"data": np.array([-1.1825465955049892, -0.3994149869262738]),
"dims" : ("sky_dir_label",),
"coords": {'sky_dir_label': {'dims': ('sky_dir_label',),
'data': ['ra', 'dec']}
},
}
dir
[15]:
{'attrs': {'coordinate_system': 'geocentric',
'frame': 'ITRF',
'origin_object_name': 'earth',
'type': 'location',
'units': 'rad'},
'data': array([-1.1825466 , -0.39941499]),
'dims': ('sky_dir_label',),
'coords': {'sky_dir_label': {'dims': ('sky_dir_label',),
'data': ['ra', 'dec']}}}
[16]:
import xarray as xr
xr.DataArray.from_dict(dir)
[16]:
<xarray.DataArray (sky_dir_label: 2)> Size: 16B
array([-1.1825466 , -0.39941499])
Coordinates:
* sky_dir_label (sky_dir_label) <U3 24B 'ra' 'dec'
Attributes:
coordinate_system: geocentric
frame: ITRF
origin_object_name: earth
type: location
units: rad
